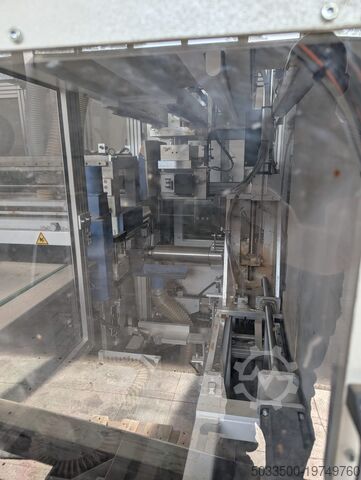

Obrábacie centrum s priechodným posuvom

Götzinger Maschinenbau GmbH Victoria Abläng Fräs Schleif Automat

Götzinger Maschinen GmbH » Wagbachstr. 4 - 68753 Waghäusel 2

Konzept:

Chodpfsw I A Raox Abtjc
Die gehobelten Werkstücke werden auf das Quergurtförderband gelegt, das als Zuführmagazin dient.

Zwei Werkstücke werden anschließend im Takt zugeführt und bearbeitet.

Eine auf einem Schlitten montierte Frässpindel fräst der Reihe nach den Radius.

Eine Sägeeinheit trennt die Teile nach dem Fräsvorgang.

Ein Greifer hält das Werkstück und führt es dann durch die Schleifeinheiten weiter.

1 automatische Kantenfräsmaschine:

- 2 x Zuführmagazine als Quergutförderer mit 4 Einzugsriemen
Holzlänge min. 600 mm, max. 1200 mm

- Grundrahmen in stabiler, verschweißter Ausführung aus Profilstahlrohr

- Fräseinheit mit
- 1 Frässpindel 9.000 U/min, Motor 2 kW, stufenloser Frequenzumrichter
- X-Z-Schlitten mit Linearführung, Kugelumlaufspindel, NC-Servomotor
- (Beide Spindeln verfahren synchron der Kontur entlang)
- | Sägeeinheit mit | Sägeblatt d = 300, 3.500 U/min, 2 kW

- 1 Greifer für Werkstücke, der die Teile an der Säge greift und anschließend durch die Schleifeinheiten fördert.

- 4 Schleifeinheiten mit Schleifmotor 1 kW, ca. 800 U/min, manuell verstellbar

- Elektro-pneumatische Steuerung über PLC B+R mit 10" Touch-Panel, Pneumatik von Festo

- Maschine komplett mit 2 Absauganschlüssen dm 120 mm, ohne Fräswerkzeug, ohne Schleifscheibe, mit 1 Sägeblatt und 1 Fräser

- Vorschubachse rechts/links, separat aufgebaut mit 2 NC-Achsen für den Teileeinzug

- Bürststation:
Je 2 Bürsten auf NC-Schlitten, programmgesteuerte Bewegung zu den Werkstücken - Maßführung

- Fehlererkennung:
Fehler sind mit Kreide am Werkstück anzukennzeichnen und an der richtigen Position einzulegen. Ein Sensor erkennt die Markierung und schleust das Teil über eine Ausschleuse in einen Abfallkanal aus. Der Prozess läuft weiter, nur die fehlerhaften Teile werden nicht gebürstet.

- Zentralschmierung automatisch über Steuerungs-Panel geregelt

- Positionsmesssystem in der Spannung:
Bei Differenzen werden Maßabweichungen durch das Steuerungssystem ausgeglichen.

- Abtransport der Abfallstücke über Förderband

Fertigholz-Maße

min. 32 x 16
max. 64 x 62

Fertigholz-Länge

min. 32
max. 320

Rechteck- und Rundstäbe können bearbeitet werden
Standard-Holzlänge 1200 oder 600 mm / nicht mischbar!!!
