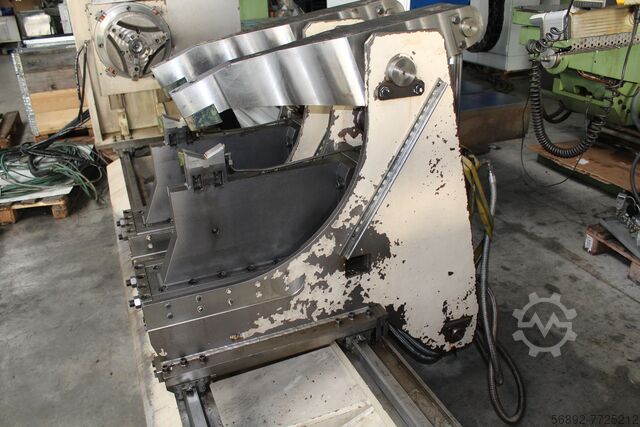

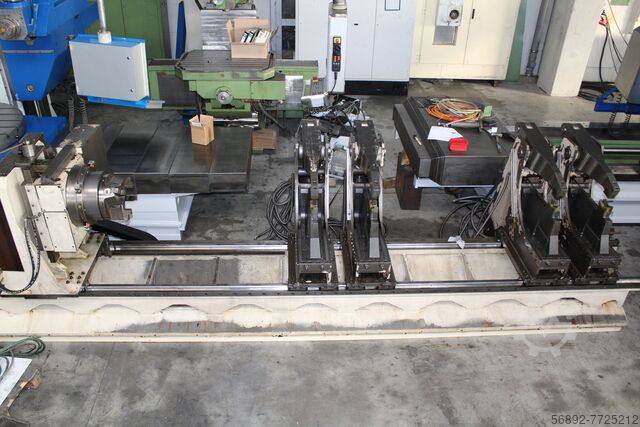

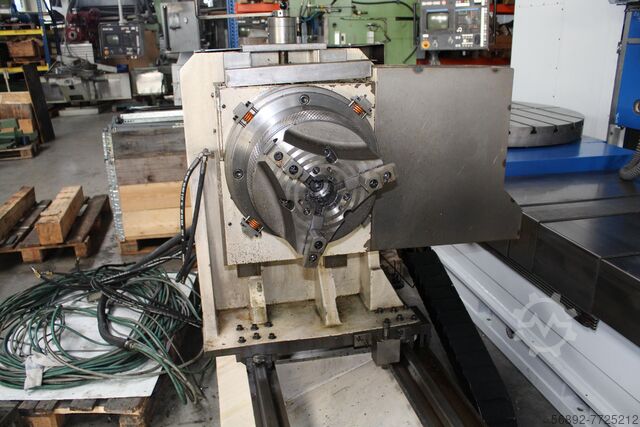

Reverzné upínacie zariadenie pre kľukové hriadele

Rückle PKTW 2

Stav: použitý, Stolová jednotka z portálového frézovacieho stroja DROOP & REIN Upevňovacia doska s T-drážkami z oceľovej liatiny Stolová jednotka s upevňovacou doskou a veľmi robustnou vodiacej lištou Upevňovacia plocha stola: 5500 x 2000 mm Priebeh pohybu upevňovacej dosky stola: približne 3100 mm Pedethuzpopfx Ab Derc Výška stola – celková výška: 1050 mm Zaťaženie stola: max. 20 ton Guľôčková valcová vretenová tyč: Ø 100 mm Stúpanie závitu: 20 mm (jednoduchý závit) - Obrábací stôl je na ráme veľmi stabilne vedený - Kovové teleskopické kryty vodiacej lišty - Pochádza z portálového frézovacieho stroja DROOP & REIN - Pozdĺžny pohyb stola pomocou guľôčkovej valcovej vretenovej tyče a servomotora SIEMENS - Upevňovacia plocha s 11 kusmi T-drážok 28 mm - Pohon pomocou servomotora SIEMENS 1FT6134-6AB71-1AG2 s enkodérom IC200448S/R (RN 000 B25) Celková dĺžka: 9500 mm Šírka: 2000 mm Celková výška: 1050 mm Vlastná hmotnosť: 27 ton dobrý stav

Rok výroby: 1999, stav: takmer ako nový (použitý), Funkcionalita: plne funkčný, Manufacturer: Arthur Klink Year of manufacture: 1999 Type: Horizontal broaching machine Model: RIW 10x1600x400 Weight: 2,700 kg General / Technical Data: Horizontal hydraulic internal broaching machine in like-new condition with tool lifter system, ideal for use with flat broaching tools. Broaching stroke: 1,600 mm Pulling force: 10,000 kg (100 kN) Mounting on drawbridge: Ø 85 mm cylindrical Pass-through bore in clamping table: Ø 100 mm Workpiece diameter: max. 400 mm (limited by machine body/tool tray) Cutting speed: hydraulically stepless adjustable from 1.0 m/min to 9 m/min Pedpor A Hcbefx Ab Djrc Return speed: hydraulically stepless adjustable from 1 m/min to 24 m/min Machine space requirements (W x D x H): approx. 6,400 mm x 1,450 mm x 1,600 mm (excluding work area) Power supply: 400 V, 50 Hz Connected load: 9 kW Equipment: • Machine features an electric control system for broaching movement with manual and automatic operation • Integrated coolant/lubricant system • Tool lifter system for flat broaching tools (no automatic feed) • Broaching slide with pull-head mount includes dual-sided flat guides Accessories: • 1 universal pull-head for flat shafts from 3 mm to max. 25 mm width and up to 10 kN (10,000 kg) pulling force • Complete machine documentation and CE declaration of conformity Remarks: Ideal machine for machining keyways. The combination of the rigid machine bed and the broaching tool lifter system makes it particularly suitable for quick and easy use of flat broaching tools. The machine has seen very little use and is in like-new condition. The machine is available for inspection at our warehouse and is powered up for demonstration. Our direct contact details and further information about the machine can be found in the attached PDF document.

Stav: použitý, Technické detaily: Průměr honovacího vřetena: Ø 400 mm Zdvih: 600 mm Vyložení: 390 mm Velikost stolu: 1 550 x 780 mm Upínací plocha stolu: 1 400 x 480 mm Stůl: pevný Celkový příkon: 4,1 kW Hmotnost stroje cca: 2,8 t Rozměry stroje cca (DxŠxV): 2,0 x 1,2 x 4,35 m Precizní honovací stroj s křížovým stolem Další technické parametry: - Podélný pojezd stolu cca 500 mm - Příčný pojezd stolu cca 200 mm - Pracovní výška 350 mm (není stavitelná) Prjdpfxou Ngybo Ab Dsc - Vzdálenost mezi stojanem a stolem 0–200 mm Vybavení: - Olejová nádrž Ø 300 x 600 mm - Ovládací panel jako je *

Stav: veľmi dobrý (použitý), Motor-driven NC rotary table Stepless rotary table (indexing increments: 0.001°) Attached pallet station: pallet changer table (2 pallets) Manufacturer: Rückle Type: PKTF 1200 Table size: 1200 mm x 1200 mm Total height: 660 mm Centering bore: 100 H6 mm T-slots: 7 pcs Slot size: 22 H7 mm Slot spacing: 160 mm Position feedback via rotary encoder: ROD 250. Predpfx Ajfk R Tdjb Dsc Condition: Very good (used) Optionally available with machine base (travel = 2000 mm) About us: MBM Maschinenservice & Gebrauchtmaschinen GmbH is an independent specialist for SHW machine tools. Our core focus is on tool milling machines. Our services include, among others, spare parts supply, on-site customer service, machine overhauls, and CNC control upgrades. Services: - Used machines - Spare parts - Customer service - Machine maintenance - Machine overhauls - CNC control modernization

Stav: použitý, Funkcionalita: plne funkčný, Rok výroby: 2007, prevádzkové hodiny: 22 372 h, laserové hodiny: 11 345 h, laserový výkon: 4 000 W, max. hrúbka oceľového plechu: 20 mm, max. hrúbka hliníkového plechu: 8 mm, celková hmotnosť: 16 000 kg, celková dĺžka: 11 600 mm, celková šírka: 5 200 mm, celková výška: 2 200 mm, pracovný rozsah: 40 002 000 mm, Výbava: chladiaca jednotka, Standard equipment: • Enclosed machine frame with integrated laser unit • Laser unit: CO₂ laser TruFlow 2000, high-frequency excited, maintenance-free turbo radial blower, mirror telescope, cooling unit, logbook function • Automatic pallet changer • Longitudinal conveyor belt for small parts/scrap • Drive: Maintenance-free three-phase servo motors • Quick-change device for cutting head Laser cutting head with 5" lens and laser cutting head with 7.5" lens • Programmable cutting gas pressure setting • ControlLine capacitive height control and process control • Automatic focus adjustment FocusLinePlus • Laser power control • Positioning laser • NitroLine high-pressure cutting Prjdpfx Abov Sm Rue Dsc • Fast processing with SprintLine • Automatic production of smaller holes • PlasmaLine plasma sensors • Automatic sheet and edge detection • Programmable power cycles • Microweld • Spray unit for safe thick sheet processing • Blow-off automatic • Residual heat extraction • Sinumerik 840D control system: Open PC-based control, easy operation, online help, integrated e-shop, diagnostic functions, maintenance logbook, technology data, teleservice • Workshop programming TruTops Laser lite Safety: • Multi-beam light barriers, fully enclosed and ventilated beam guidance, monitoring system, multi-chamber extraction and compact dust extractor, safety cabin • RJ45 network connection via teleservice installation • 3.5" floppy disk drive • TFT color display More powerful lasers: • TruFlow 4000 including NitroLine Plus, beam tube ventilation with nitrogen and lens monitoring sensors Extended machine equipment: • PierceLine process control system • Total of 2 auxiliary machine pallets, steel bars • Craneable crossbeam for manual pallet handling • Compressed air cutting

Stav: veľmi dobrý (použitý), Motoricky poháňaný otočno-posuvný stôl Plynulo nastaviteľný kruhový stôl (delenie 0,001°) Výrobca: Rückle Pedpsif Rlbsfx Ab Djrc Typ: PKT 6 Upínacia plocha: 1600 mm x 1600 mm Pozdĺžny posuv: W-os = 1000 mm Stav: Veľmi dobrý (použitý)

Stav: použitý, Dvojstupňové rotačné lamelové vákuové čerpadlo Olejom mazané Výrobca: Pfeiffer Typ: DUO 250 Katalógové číslo: PK D27 602 / K141 Stav: Použité (plne funkčné!) Prodpfxocu Tlpe Ab Djc (Generálna oprava je k dispozícii na požiadanie) Sacia kapacita: cca 250 m³/h Konečný tlak: > 5x10⁻³ mbar Záruka: 12 mesiacov (pri generálnej oprave) Vrátane: Návod na obsluhu a olej Dostupnosť: zo závodu

Stav: použitý, Technické detaily: Dĺžka stola: 3600 mm Šírka stola: 3600 mm Nosnosť stola: 50 t Pozdĺžny pojazd stola: 2000 mm Výška stola nad podlahou: 1350 mm Rýchlosť stola: cca 1000 mm/min Otočný stôl: 360° Celkový príkon: 14 kW Hmotnosť stroja cca: 38,5 t Rozmery stroja cca (DxŠxV): 5,5 x 3,7 x 1,4 m Priestorové nároky cca: 6,2 x 3,7 x 1,4 m Hlavné oblasti použitia: – na obrábanie viacerých strán obrobkov – ako doplnok k portálovým frézam alebo vyvrtávačkám Vybavenie: – s digitálnym odmeriavacím systémom pre X-pojazd a rotáciu – Ovládanie cez ovládací panel – Upínacia doska/veľký pracovný stôl má hmotnosť 14 t (11 x T-drážok podľa DIN 650: a=42 mm; h=75 mm; b=70 mm; c=31 mm) Vrtací / otočný / frézovací stôl je mechanicky a elektricky repasovaný. Vykonané práce: – Integrácia digitálneho odmeriavacieho systému pre os X a rotačný snímač pre os C – Integrácia riadenia cez ovládací panel – Obnova hydraulických trubiek/hadíc, spojok, manometrov, priechodových škrtiacich ventilov a filtrov – Nové uloženie oboch prevodoviek osí – Výmena tesnení osových prevodoviek – Nový rozvádzač a kompletné prekáblovanie stroja – Čistenie, kontrola, nastavenie koncových spínačov, výmena poškodených za nové – Dodatočne inštalovaný frekvenčný menič pre plynulú reguláciu rýchlosti – Oprava prasknutého prevodového puzdra fixáciou z liatiny – Výmena stieracích líšt vodítok a renovácia krytu vrátane nových stierok – Vyčistenie a nové utesnenie prevodovky posuvu – Nové uloženie posuvového motora Podpfxju N D Rqe Ab Dsrc – Nový náter Vrtací/otočný stôl je možné predviesť pod napätím. Pozrite si náš demonštračný film s aktuálnou ponukou!

Stav: dobrý (použitý), Rok výroby: 1989, priemer kusu 1500 mm maximálny priemer spojenia 914 mm hmotnosť 15 ton Pedpfx Abefl Aaqs Dorc

Stav: použitý, Brúsiaci priemer / mm Prsdpfxjzgipxj Ab Djc Brúsiaca dĺžka 4000 mm Obežný priemer / mm
